| 開箱封箱打包線 |
|
|
|
|
伺服機械手開箱機技術資料
一、 產品圖及尺寸圖
圖一：外觀圖
二、 技術參數
機型 開箱機
開箱， （m/min） 5~30pcs/min
紙箱尺寸
(不可同時存在或小尺寸)
長（mm） 280-500
寬 150-400
高 150-400
總功 （千瓦） 2.1
氣壓源供應（ kg/cm2） 6kg/cm2
機器凈重（千克） 620
機器外形尺寸（長×寬×高）（mm） 2845×2000×1400
電源類型 220V 50Hz
適用膠帶 W48;W60;W75（選其一）
備注：當紙箱規格 H（高））+1/2W（寬）＜275，應換機械手吸盤安裝板
四、，電氣配置
序號 名稱 產地 備注
1 氣缸 亞德客/臺灣
2 啟動停止按鈕 施耐德/法國
3 接近開關 松川/中國
4 繼電器 歐姆龍/日本
5 減速電機 新寶/日本
6 伺服電機 匯川/中國
7 觸摸屏（7 寸） 匯川/中國
8 光電傳感器 思科/日本
五、開箱機用紙箱注意事項
關于折痕：
A：厚度5層以上紙箱，折痕要深
B：厚度5層以上紙箱，側邊長葉片折痕比前后寬葉片折痕位高出一個紙箱厚；
關于A面：
A：A面是指開箱機吸盤要吸箱的正面；
B：A面印刷方向確定了紙箱的頂部和底部；
C：A面印刷方向的確定，決定了機器的成型方向（往左邊成型還是右邊）；
D：一臺機器，A面印刷方向必須一，；
E：未成型前，A面沒有折過的痕跡，表面要平整；
關于材質：
A：材質不能太軟，表面要平整。，是速度很快的開箱機，能提供樣品的盡可能提供；
B：5層以上厚的材質要提供樣品確認；
關于切斜口：
A：原則上的，材質紙箱內葉片都要切斜口，，是5層以上，速度要求比較快的紙箱；
B：切斜口的目的是防止因紙箱，釘箱或糊箱時結構的不標準，造成開箱成型時的卡箱；
C：切斜口的位置如圖所示，切斜口尺寸：H約為前后內葉片高度的1/3，W約為紙箱厚度的4倍；
關于葉片：
A：兩側外葉片在手工對折壓平的情況下，不能重疊，有1-2mm間隙；
B：前后內葉片對折壓平的情況下也不能重疊，如出現要提供樣品；
C：正方箱的前后內葉片和兩側外葉片，尺寸同樣一樣，一定要切斜口處理才能成型；
關于尺寸：
A：對于開箱機規劃，建議提供所有的規格清單（長寬高）作為參考；
B：正方箱，長寬高比例相差太，的箱，是需要，注意的；
C：開箱機在同樣機構下通常是：如順，就不順小，如順小就不順，，不適用同樣的機構比例相差太，的紙箱；
注：開箱機請采用機用紙箱
三軸蜘蛛手裝箱技術資料
一、 產品圖及尺寸圖
圖一：外觀圖
二、 技術參數
機型 三軸蜘蛛手裝箱
開箱速度 （m/min） 1~20pcs/min
紙箱尺寸
(不可同時存在或小尺寸)
長（mm） 280-500
寬 150-400
高 150-400
物料尺寸 寬 ≤400
高 ≤100
單次吸取物料重量（千克） ≤2
總功 （千瓦） 2.03
氣壓源供應（ kg/cm2） 0.6~0.8MPa
機器凈重（千克） 500
機器外形尺寸（長×寬×高）（mm） 1584×2100×1500
電源類型 220V 50Hz
備注：1.料高 100mm 時，吸具整體高度 ≤120mm
2.吸具需根據物料規格定制或自制
四、 ，電氣配置
序號 名稱 產地 備注
1 氣缸 亞德客/臺灣
2 啟動停止按鈕 正泰/中國
3 繼電器 歐姆龍/日本
4 減速電機 新寶/日本
5 伺服電機 匯川/中國
6 觸摸屏（10 寸） 匯川/中國
7 光電傳感器 西克/，國
重量選別秤檢測系列
Ⅲ.技術參數
型號：C2000
稱重范圍：10-2000g
限速度：52m/min
速度：80PCS
皮帶寬度：300mm
皮帶尺寸：450(L)X300(W)mm
電源要求：220V/500W/50/60HZ
包裝尺寸：980(L)X860(W)X1290(H)
剔除方式：氣動剔除
自動折蓋封箱機技術資料
一、 產品圖及尺寸圖
二、產品簡介
三、產品技術參數
型 號 5050型
封箱速度 6ctns/min
紙箱范圍 L200-600×W150-500×H150-500mm
電 壓 380V 50/60Hz 3Phaze
功 420W
膠帶尺寸 48/60/75mm（擇一使用）
空氣消耗量 50NL/min
必要空氣壓 0.6Mpa
臺面高度 720~870mm
機器尺寸 L2070×W920×H1520mm(不含打包機尺寸)
機器重量 260kg（不含打包機重量）
五、產品配置
名稱
電機 臺邦
PLC 西門子
觸摸屏 昆侖通態
氣動元件 臺灣亞德客
光電 勞易測
溫馨提示：因本公司產品不斷新?lián)Q代，請以合同為準，恕不另行通知，敬請諒解！另可以根據客戶進行選配，歡迎咨詢客服人員。

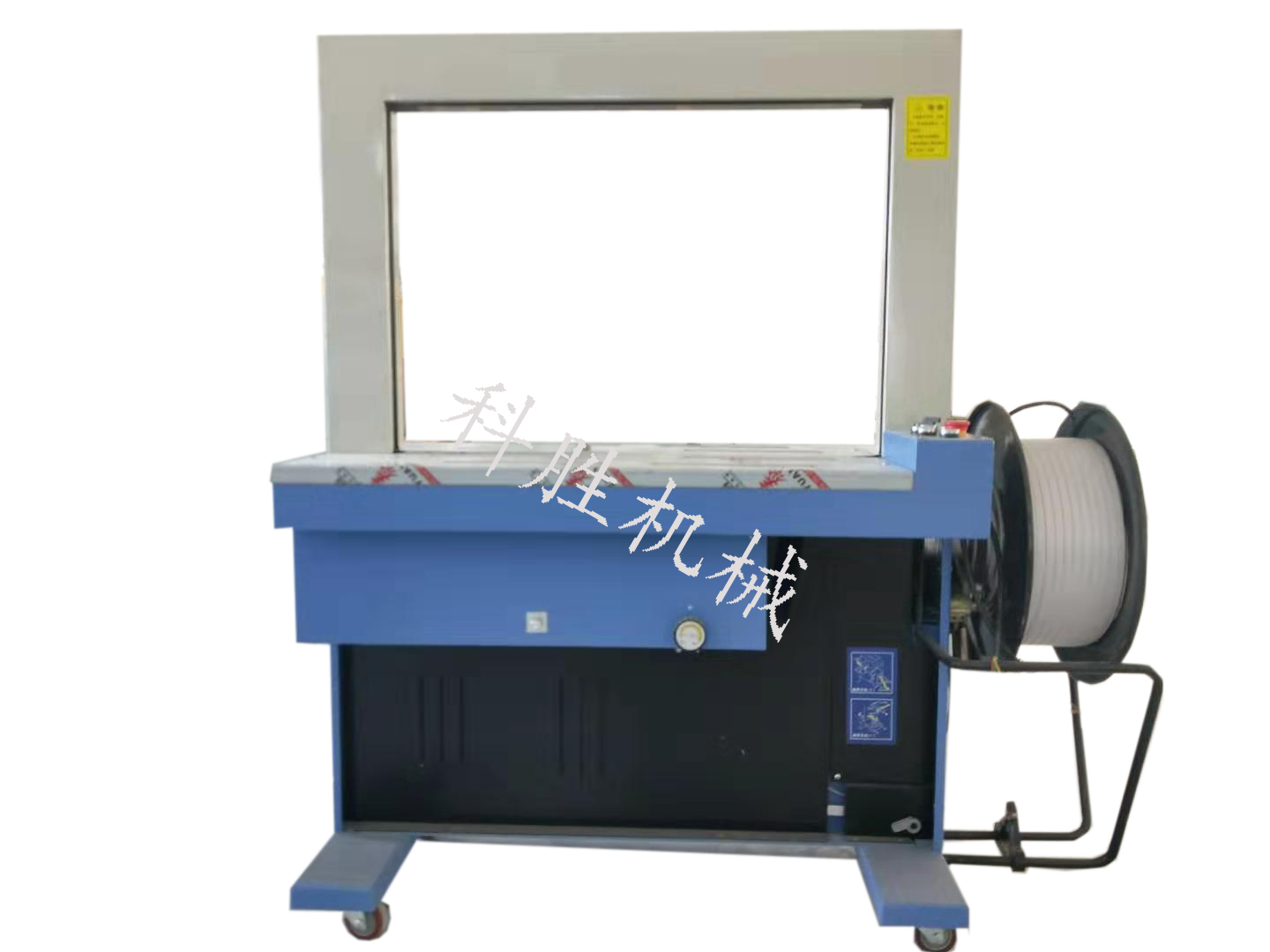

自動打包機技術資料
一、 產品圖及尺寸圖
二、產品技術參數
打包機尺寸：W1412XD800XH1540mm,
機臺高800mm （非標可定制）
打包機重量：215kg
打包PP帶：寬度9、10、12、15、18mm
厚度0.5~1.0mm
打包速度：2.3秒/次
打包尺寸：小 W100xH30mm
弓架內尺寸600*500mm
打包力度： 80kgs
電源： 380V
功：1.5KW
，配置
機芯電機：德東（上海） 臺面動力電機：臺灣晟邦
光電開關：陽明(臺灣) 接近開關：韓榮（韓國）
機芯部件：切刀—9CrSi高頻淬火 機芯支架：201，鑄鋁合金
帶道：不銹鋼模具沖壓 帶輪：45號鋼淬火
帶槽：鑲合金鋼45號鋼淬火 帶位檢測裝置：有
交流繼電器：施耐德 按鈕：天逸
|
|
|
|
|
|
 |
|
